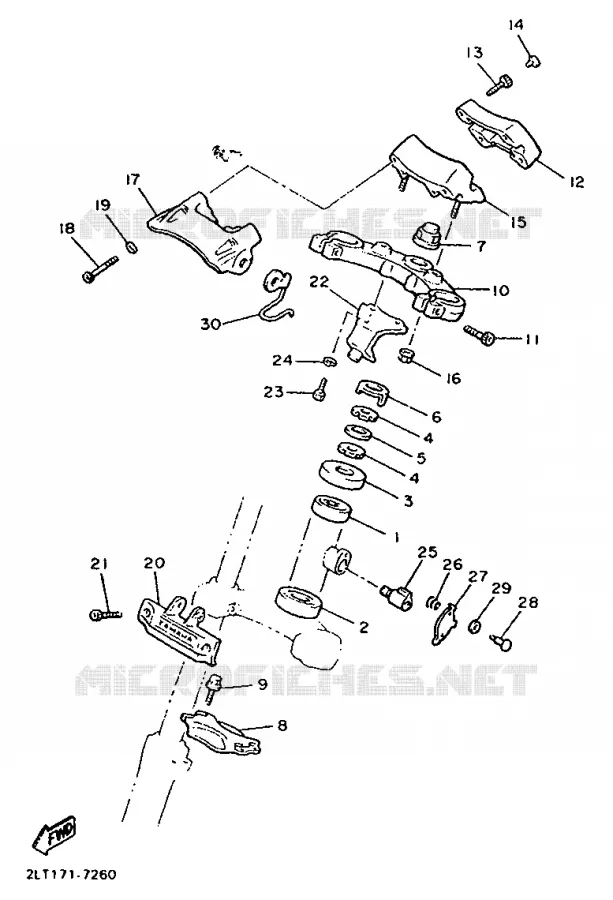

Vue éclatée

AMORTISSEUR ARRIERE

DIRECTION POUR YAMAHA VMX12 DE 1996

FOURCHE

(1) 93332-00079-00

ROULEMENT

(2) 93332-00008-00

ROULEMENT

(3) 1J7-23415-00-00

COUVERCLE, BAGUE A B

(4) 901792500400

ECROU

(5) 90202-26142-00

RONDELLE, PLATE

(6) 26H-23418-01-00

RONDELLE, SPECIALE

(7) 90176-22050-00

ECROU BORGNE

(8) 3LR-2313A-00-00

SUPPORT

(9) 95024-08016-00

BOULON

(10) 1FK-23435-10-00

TE DE FOURCHE SUPERIEUR

(11) 91314-08040-00

BOULON

(12) 1FK-23441-00-38

SUPPORT, SUPERIEUR D

(13) 91317-08030-00

BOULON

(14) 90338-08163-00

BOUCHON

(15) 1FK-23442-00-38

SUPPORT, INFERIEUR D

(16) 956071020000

ECROU

(17) 1FK-23437-00-38

CACHE DE TE DE FOURC

(18) 91314-06050-00

BOULON

(19) 92990-06600-00

RONDELLE, PLATE

(20) 1FK-23174-00-00

SUPPORT, PHARE

(21) 91314-06020-00

BOULON

(22) 1FK-23486-00-00

SUPPORT, PLAQUE

(23) 970170601200

BOULON

(24) 92907-06600-00

RONDELLE

(25) 2A6-23408-00-00

ANTIVOL DE DIRECTION

(26) 90502-09024-00

RESSORT, CONIQUE

(27) 3DM234840000

COUVERCLE D'ANTIVOL

(28) 90269-04003-00

RIVET

(29) 90208-04029-00

RONDELLE DT125LC 82

(30) 1FK-23317-00-00

GUIDE CABLE

	Référence	Désignation	Qté
# 1	93332-00079-00 933320007900 933320007900	ROULEMENT	82,00 €
# 2	93332-00008-00 933320000800 933320000800	ROULEMENT	81,00 €
# 3	1J7-23415-00-00 1J7234150000 1J7234150000	COUVERCLE, BAGUE A B	3,95 €
# 4	90179-25033-00 901792500400 901792503300	ECROU	4,96 €
# 5	90202-26142-00 902022614200 902022614200	RONDELLE, PLATE	1,50 €
# 6	26H-23418-01-00 26H234180100 26H234180100	RONDELLE, SPECIALE	7,36 €
# 7	90176-22050-00 901762205000 901762205000	ECROU BORGNE	20,50 €
# 8	3LR-2313A-00-00 3LR2313A0000 3LR2313A0000	SUPPORT	Non disponible	0,00 €
# 9	95024-08016-00 950240801600 950240801600	BOULON	1,56 €
# 10	1FK-23435-10-00 1FK234351000 1FK234351000	TE DE FOURCHE SUPERIEUR	Non disponible	0,00 €
# 11	91314-08040-00 913140804000 913140804000	BOULON	2,65 €
# 12	1FK-23441-00-38 1FK234410038 1FK234410038	SUPPORT, SUPERIEUR D	122,00 €
# 13	91317-08030-00 913170803000 913170803000	BOULON	1,15 €
# 14	90338-08163-00 903380816300 903380816300	BOUCHON	4,66 €
# 15	1FK-23442-00-38 1FK234420038 1FK234420038	SUPPORT, INFERIEUR D	Non disponible	0,00 €
# 16	95617-10200-00 956071020000 956171020000	ECROU	3,60 €
# 17	1FK-23437-00-38 1FK234370038 1FK234370038	CACHE DE TE DE FOURC	200,00 €
# 18	91314-06050-00 913140605000 913140605000	BOULON	1,81 €
# 19	92990-06600-00 929900660000 929900660000	RONDELLE, PLATE	0,56 €
# 20	1FK-23174-00-00 1FK231740000 1FK231740000	SUPPORT, PHARE	Non disponible	0,00 €
# 21	91314-06020-00 913140602000 913140602000	BOULON	1,86 €
# 22	1FK-23486-00-00 1FK234860000 1FK234860000	SUPPORT, PLAQUE	31,50 €
# 23	97027-06012-00 970170601200 970270601200	BOULON	1,21 €
# 24	92907-06600-00 929070660000 929070660000	RONDELLE	0,56 €
# 25	2A6-23408-00-00 2A6234080000 2A6234080000	ANTIVOL DE DIRECTION	45,00 €
# 26	90502-09024-00 905020902400 905020902400	RESSORT, CONIQUE	2,86 €
# 27	584-23484-01-00 3DM234840000 584234840100	COUVERCLE D'ANTIVOL	17,50 €
# 28	90269-04003-00 902690400300 902690400300	RIVET	1,40 €
# 29	90208-04029-00 902080402900 902080402900	RONDELLE DT125LC 82	0,50 €
# 30	1FK-23317-00-00 1FK233170000 1FK233170000	GUIDE CABLE	16,50 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au DIRECTION de votre Yamaha VMX12 de 1996. Nous restons à votre disposition pour toute question.
