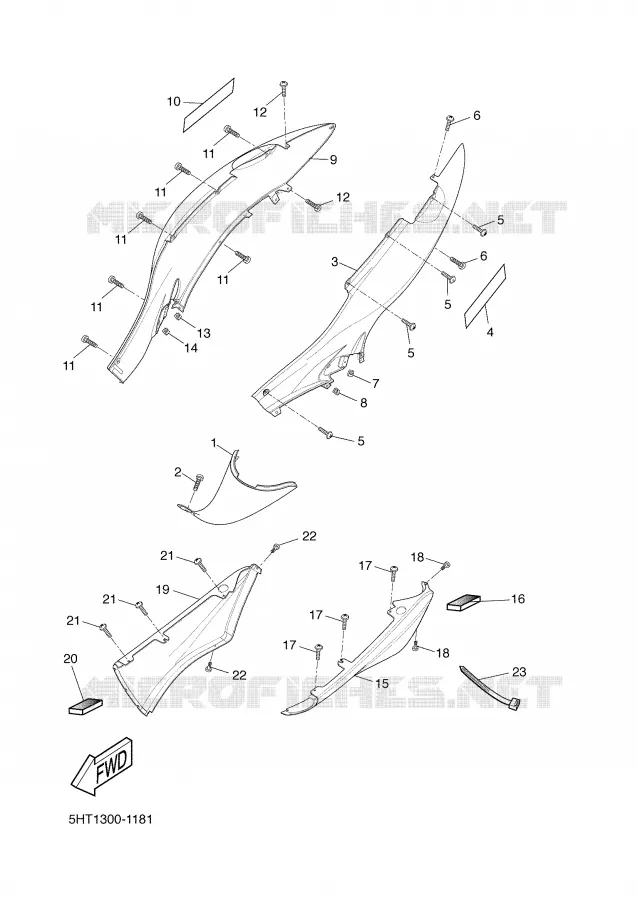

Vue éclatée

GARDE BOUE

COUVERCLE LATERAL POUR YAMAHA XQ150 DE 2002

BRAS OSCILLANT / AMORTISSEUR

(1) 5HT-F1711-00-00

CACHE LATERAL 1

(2) 90154-06X02-00

VIS, DE PRESSION

(3) 5HT-F1721-01-P0

CACHE LATERAL 2

(3) 5HT-F1721-01-P3

CACHE LATERAL 2

(4) 5HT-F173E-10-00

GRAPHIQUE 1

(5) 90167-05X02-00

VIS, TETE FRAISEE

(6) 90167-05X01-00

VIS, TETE FRAISEE

(7) 9018305X0300

ECROU, RESSORT

(8) 90183-05X02-00

ECROU, RESSORT

(9) 5HT-F1731-00-P0

CACHE LATERALE

(9) 5HT-F1731-00-P3

CACHE LATERALE 3

(10) 5HT-F173E-10-00

GRAPHIQUE 1

(11) 90167-05X02-00

VIS, TETE FRAISEE

(12) 90167-05X01-00

VIS, TETE FRAISEE

(13) 9018305X0300

ECROU, RESSORT

(14) 90183-05X02-00

ECROU, RESSORT

(15) 5HT-F171L-00-P0

MOULURE, CACHE LATERAL 1

(15) 5HT-F171L-00-P3

MOULURE, CACHE LATERAL 1

(16) 5HT-F1746-00-00

AMORTISSEUR

(17) 90167-05X02-00

VIS, TETE FRAISEE

(18) 90269-06X00-00

RIVET

(19) 5HT-F171M-00-P0

MOULURE, CACHE LATERAL 2

(19) 5HT-F171M-00-P3

MOULURE, CACHE LATERAL 2

(20) 5HT-F1746-00-00

AMORTISSEUR

(21) 90167-05X02-00

VIS, TETE FRAISEE

(22) 90269-06X00-00

RIVET

(23) 5BR-F1337-00-00

COLLIER, CABLE

	Référence	Désignation	Qté
# 1	5HT-F1711-00-00 5HTF17110000 5HTF17110000	CACHE LATERAL 1	Non disponible	0,00 €
# 2	90154-06X02-00 9015406X0200 9015406X0200	VIS, DE PRESSION	7,85 €
# 3	5HT-F1721-01-P0 5HTF172101P0 5HTF172101P0	CACHE LATERAL 2	Non disponible	0,00 €
# 3	5HT-F1721-01-P3 5HTF172101P3 5HTF172101P3	CACHE LATERAL 2	Non disponible	0,00 €
# 4	5HT-F173E-10-00 5HTF173E1000 5HTF173E1000	GRAPHIQUE 1	Non disponible	0,00 €
# 5	90167-05X02-00 9016705X0200 9016705X0200	VIS, TETE FRAISEE	1,81 €
# 6	90167-05X01-00 9016705X0100 9016705X0100	VIS, TETE FRAISEE	1,81 €
# 7	90183-05X00-00 9018305X0300 9018305X0000	ECROU, RESSORT	0,85 €
# 8	90183-05X02-00 9018305X0200 9018305X0200	ECROU, RESSORT	Non disponible	0,00 €
# 9	5HT-F1731-00-P3 5HTF173100P3 5HTF173100P3	CACHE LATERALE 3	Non disponible	0,00 €
# 9	5HT-F1731-00-P0 5HTF173100P0 5HTF173100P0	CACHE LATERALE	Non disponible	0,00 €
# 10	5HT-F173E-10-00 5HTF173E1000 5HTF173E1000	GRAPHIQUE 1	Non disponible	0,00 €
# 11	90167-05X02-00 9016705X0200 9016705X0200	VIS, TETE FRAISEE	1,81 €
# 12	90167-05X01-00 9016705X0100 9016705X0100	VIS, TETE FRAISEE	1,81 €
# 13	90183-05X00-00 9018305X0300 9018305X0000	ECROU, RESSORT	0,85 €
# 14	90183-05X02-00 9018305X0200 9018305X0200	ECROU, RESSORT	Non disponible	0,00 €
# 15	5HT-F171L-00-P0 5HTF171L00P0 5HTF171L00P0	MOULURE, CACHE LATERAL 1	Non disponible	0,00 €
# 15	5HT-F171L-00-P3 5HTF171L00P3 5HTF171L00P3	MOULURE, CACHE LATERAL 1	Non disponible	0,00 €
# 16	5HT-F1746-00-00 5HTF17460000 5HTF17460000	AMORTISSEUR	Non disponible	0,00 €
# 17	90167-05X02-00 9016705X0200 9016705X0200	VIS, TETE FRAISEE	1,81 €
# 18	90269-06X00-00 9026906X0000 9026906X0000	RIVET	Non disponible	0,00 €
# 19	5HT-F171M-00-P0 5HTF171M00P0 5HTF171M00P0	MOULURE, CACHE LATERAL 2	Non disponible	0,00 €
# 19	5HT-F171M-00-P3 5HTF171M00P3 5HTF171M00P3	MOULURE, CACHE LATERAL 2	Non disponible	0,00 €
# 20	5HT-F1746-00-00 5HTF17460000 5HTF17460000	AMORTISSEUR	Non disponible	0,00 €
# 21	90167-05X02-00 9016705X0200 9016705X0200	VIS, TETE FRAISEE	1,81 €
# 22	90269-06X00-00 9026906X0000 9026906X0000	RIVET	Non disponible	0,00 €
# 23	5BR-F1337-00-00 5BRF13370000 5BRF13370000	COLLIER, CABLE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUVERCLE LATERAL de votre Yamaha XQ150 de 2002. Nous restons à votre disposition pour toute question.
