Cylindrée

Année

Modèle

Finition

Catalogue pièces

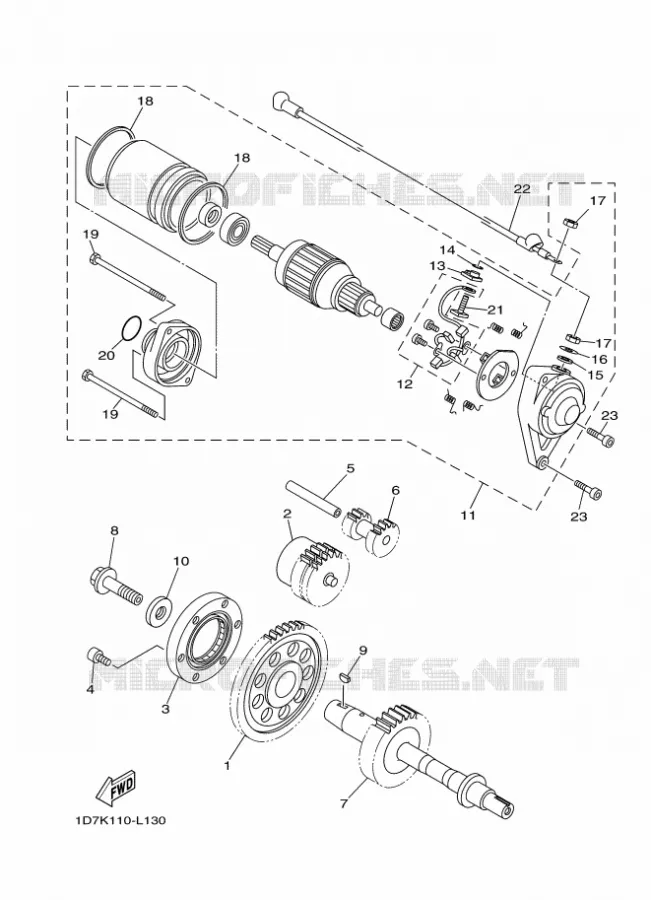

Vue éclatée

CARTER - MOTEUR 1

DEMARREUR POUR YAMAHA XV1900A DE 2012

EMBRAYAGE DE DEMARREUR

(1) 1D7-15515-00

PIGNON 3

(2) 1D7-15560-10

RONDELLE

(3) 4WM-15590-00

GUIDE DE CHAINE DE D

(4) 913170801600

BOULON

(5) 1D7-15521-00

AXE 1

(6) 1D7-15512-01

PIGNON, INTERMEDIAIR

(7) 1D7-15659-00

AXE

(8) 90105-12005

BOULON, AVEC RONDELL

(9) 902800500100

CLAVETTE, DEMI-LUNE

(10) 90201-12008

RONDELLE, PLATE

(11) 1D7-81890-10

MOTOR ASSY

(12) 2S3-81801-00

CHARBON

(13) 2S3-8182G-00

BUSH, TERMINAL

(14) 932100663200

JOINT TORIQUE

(15) 8FA-8181L-00

WASHER, PLAIN

(16) 1D7-81835-00

RONDELLE

(17) 9538R0670000

ECROU

(17) 9538R0670000

ECROU

(18) 1D7-81861-00

JOINT

(18) 1D7-81861-00

JOINT

(19) 8FA-81846-01

VIS

(19) 8FA-81846-01

VIS

(20) 93210-25711

JOINT TORIQUE

(21) 2S3-81828-00

RONDELLE, BUTEE 1

(22) 1D7-8183G-00

CORDON CPLT

(23) 91314-06025

BOULON

(23) 91314-06025

BOULON

	Référence	Désignation	Qté
# 1	1D7-15515-00 1D71551500 1D71551500	PIGNON 3	186,00 €
# 2	1D7-15560-10 1D71556010 1D71556010	RONDELLE	665,00 €
# 3	4WM-15590-00 4WM1559000 4WM1559000	GUIDE DE CHAINE DE D	346,00 €
# 4	90110-08053 913170801600 9011008053	BOULON	2,15 €
# 5	1D7-15521-00 1D71552100 1D71552100	AXE 1	10,66 €
# 6	1D7-15512-01 1D71551201 1D71551201	PIGNON, INTERMEDIAIR	148,00 €
# 7	1D7-15659-00 1D71565900 1D71565900	AXE	430,00 €
# 8	90105-12005 9010512005 9010512005	BOULON, AVEC RONDELL	36,00 €
# 9	90280-05048 902800500100 9028005048	CLAVETTE, DEMI-LUNE	10,26 €
# 10	90201-12008 9020112008 9020112008	RONDELLE, PLATE	9,91 €
# 11	1D7-81890-10 1D78189010 1D78189010	MOTOR ASSY	751,00 €
# 12	2S3-81801-00 2S38180100 2S38180100	CHARBON	122,00 €
# 13	2S3-8182G-00 2S38182G00 2S38182G00	BUSH, TERMINAL	7,36 €
# 14	93210-06422 932100663200 9321006422	JOINT TORIQUE	2,26 €
# 15	8FA-8181L-00 8FA8181L00 8FA8181L00	WASHER, PLAIN	2,90 €
# 16	1D7-81835-00 1D78183500 1D78183500	RONDELLE	1,31 €
# 17	95302-06700 9538R0670000 9530206700	ECROU	0,46 €
# 18	1D7-81861-00 1D78186100 1D78186100	JOINT	8,71 €
# 19	8FA-81846-01 8FA8184601 8FA8184601	VIS	6,80 €
# 20	93210-25711 9321025711 9321025711	JOINT TORIQUE	5,35 €
# 21	2S3-81828-00 2S38182800 2S38182800	RONDELLE, BUTEE 1	3,50 €
# 22	1D7-8183G-00 1D78183G00 1D78183G00	CORDON CPLT	99,00 €
# 23	91314-06025 9131406025 9131406025	BOULON	1,31 €
