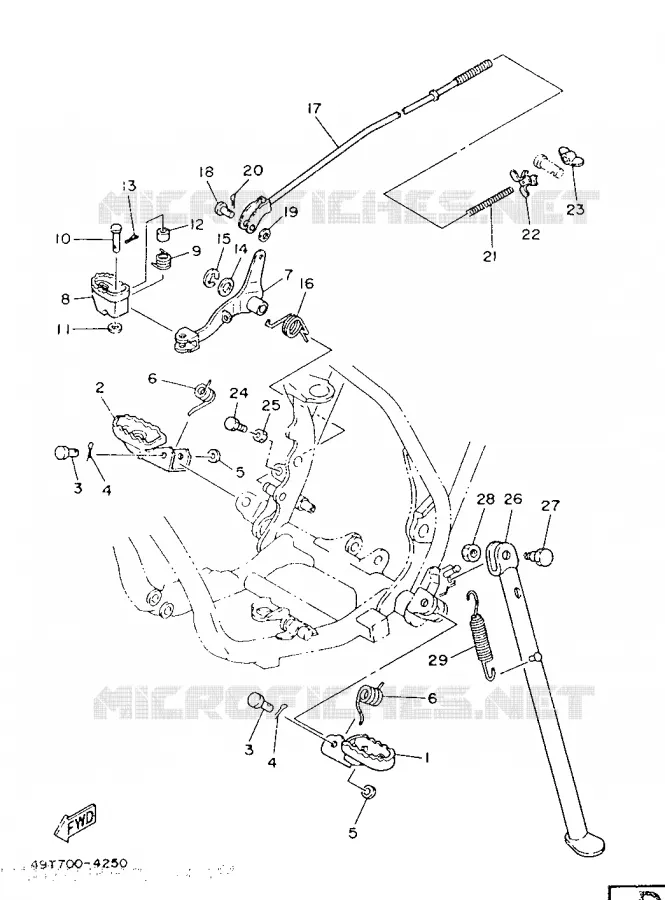

Vue éclatée

MAITRE CYLINDRE AVANT

SUPPORT / REPOSE PIEDS POUR YAMAHA IT200 DE 1986

CARENAGES 1

(1) 23X274110300

REPOSE PIEDS 1

(2) 23X-27421-02-00

REPOSE-PIEDS 2

(3) 90240-10101-00

BOULON, A GOUPILLE

(4) 914902502000

GOUPILLE

(5) 90201-10119-00

RONDELLE PLATE (YLM4

(6) 90508-20583-00

RESSORT TORSION CV80

(7) 49T-27211-00-00

PEDALE, FREIN

(8) 5X8-27242-00-00

PEDALE, FREIN

(9) 90508-20451-00

RESSORT, TORSION

(10) 91701-08032-00

AXE D'ARTICULATION

(11) 929900860000

RONDELLE, PLATE

(12) 903870878500

COLLERETTE

(13) 914902502000

GOUPILLE

(14) 929071260000

RONDELLE=92902

(15) 93430-09038-00

CLIPS

(16) 90508-32662-00

RESSORT, TORSION

(17) 43G-27231-00-00

TIGE DE FREIN

(18) 902400610300

BOULON, A GOUPILLE

(19) 929900620000

RONDELLE, PLATE

(20) 914902001500

GOUPILLE

(21) 90501-12450-00

RESSORT, COMPRESSION

(22) 1W2-27239-00-00

SIEGE, RESSORT

(23) 20E-26343-00-00

ECROU,AJUSTAGE (YT68

(24) 97D950601600

BOLT, HEXAGON DEEP R

(25) 9538R0670000

ECROU

(26) 43G-27311-00-33

BEQUILLE, LATERALE

(27) 90109-08032-00

BOULON

(28) 953800870000

ECROU

(29) 90507-29009-00

RESSORT, TENSION

	Référence	Désignation	Qté
# 1	23X-27411-01-00 23X274110100	REPOSE PIEDS 1	Non disponible	0,00 €
# 2	23X-27421-02-00 23X274210200 23X274210200	REPOSE-PIEDS 2	Non disponible	0,00 €
# 3	90240-10101-00 902401010100 902401010100	BOULON, A GOUPILLE	8,76 €
# 4	91401-25020-00 914902502000 914012502000	GOUPILLE	1,36 €
# 5	90201-10119-00 902011011900 902011011900	RONDELLE PLATE (YLM4	4,70 €
# 6	90508-20583-00 905082058300 905082058300	RESSORT TORSION CV80	2,86 €
# 7	49T-27211-00-00 49T272110000 49T272110000	PEDALE, FREIN	Non disponible	0,00 €
# 8	5X8-27242-00-00 5X8272420000 5X8272420000	PEDALE, FREIN	Non disponible	0,00 €
# 9	90508-20451-00 905082045100 905082045100	RESSORT, TORSION	Non disponible	0,00 €
# 10	91701-08032-00 917010803200 917010803200	AXE D'ARTICULATION	3,11 €
# 11	92901-08600-00 929900860000 929010860000	RONDELLE, PLATE	0,56 €
# 12	90387-08762-00 903870878500 903870876200	COLLERETTE	5,15 €
# 13	91401-25015-00 914902502000 914012501500	GOUPILLE	1,36 €
# 14	92902-12600-00 929071260000 929021260000	RONDELLE=92902	0,56 €
# 15	93430-09038-00 934300903800 934300903800	CLIPS	2,26 €
# 16	90508-32662-00 905083266200 905083266200	RESSORT, TORSION	Non disponible	0,00 €
# 17	43G-27231-00-00 43G272310000 43G272310000	TIGE DE FREIN	Non disponible	0,00 €
# 18	90240-06040-00 902400610300 902400604000	BOULON, A GOUPILLE	2,20 €
# 19	92901-06200-00 929900620000 929010620000	RONDELLE, PLATE	0,56 €
# 20	91401-20015-00 914902001500 914012001500	GOUPILLE	2,06 €
# 21	90501-12450-00 905011245000 905011245000	RESSORT, COMPRESSION	Non disponible	0,00 €
# 22	1W2-27239-00-00 1W2272390000 1W2272390000	SIEGE, RESSORT	Non disponible	0,00 €
# 23	20E-26343-00-00 20E263430000 20E263430000	ECROU, AJUSTAGE (YT68	21,00 €
# 24	97301-06016-00 97D950601600 973010601600	BOLT, HEXAGON DEEP R	0,20 €
# 25	95301-06700-00 9538R0670000 953010670000	ECROU	0,46 €
# 26	43G-27311-00-33 43G273110033 43G273110033	BEQUILLE, LATERALE	Non disponible	0,00 €
# 27	90109-08032-00 901090803200 901090803200	BOULON	2,90 €
# 28	95301-08700-00 953800870000 953010870000	ECROU	1,50 €
# 29	90507-29009-00 905072900900 905072900900	RESSORT, TENSION	19,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SUPPORT / REPOSE PIEDS de votre Yamaha IT200 de 1986. Nous restons à votre disposition pour toute question.
