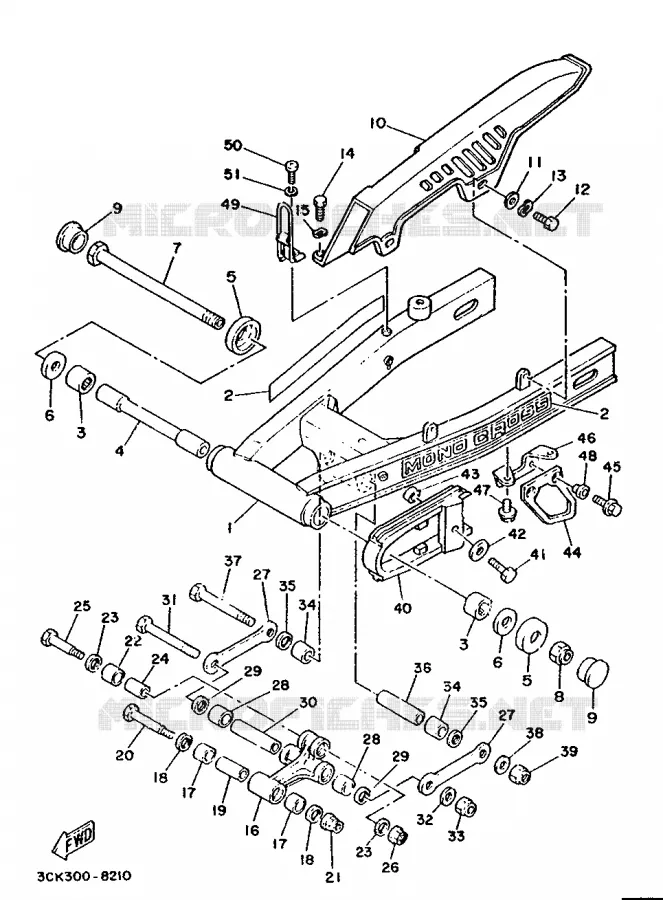

BRAS ARRIERE POUR YAMAHA TDR240 DE 1988

AMORTISSEUR ARRIERE

(2) 1TY-2218A-00-00

EMBLEME, BRAS ARRIERE

(3) 93320-32403-00

CAGES A AIGUILLES

(4) 51L-22184-00-00

BAGUE

(5) 4X7-22129-00-00

COUVERCLE, BUTEE 2

(6) 90201-161J3-00

RONDELLE

(7) 5X6221410100

AXE, PIVOT

(8) 956171610000

ECROU

(9) 1HX2135F1000

COUVERCLE

(10) 2YK-22310-00-00

CARTER DE CHAINE

(11) 902090618700

RONDELLE

(12) 970170601200

BOULON

(13) 929070670000

RONDELLE (ME420DTI)

(14) 970170602000

BOULON

(15) 929070670000

RONDELLE (ME420DTI)

(16) 2YK-2217A-00-00

BRAS DE LIAISON

(17) 90386-18115-00

COUSSINET XT550 82

(18) 93109-18020-00

JOINT SPY

(19) 90387-123U2-00

COLLERETTE

(20) 901091045300

BOULON

(21) 901851015400

ECROU, AUTO-BLOCANT

(22) 90380-18171-00

DOUILLE, SOLIDE

(23) 93109-18020-00

JOINT SPY

(24) 90387-123U3-00

COLLERETTE

(25) 90101-10659-00

BOULON

(26) 901851015400

ECROU, AUTO-BLOCANT

(27) 2YK-2217M-00-00

BRAS 1

(28) 90386-18115-00

COUSSINET XT550 82

(29) 93109-18020-00

JOINT SPY

(30) 90387-121G8-00

COLLERETTE

(31) 901011274900

BOULON

(32) 90201-126A7-00

RONDELLE, PLATE

(33) 90185-12119-00

ECROU, AUTO-BLOCANT

(34) 90386-18115-00

COUSSINET XT550 82

(35) 93109-18020-00

JOINT SPY

(36) 90387-121G8-00

COLLERETTE

(37) 901011274900

BOULON

(38) 90201-126A7-00

RONDELLE, PLATE

(39) 90185-12119-00

ECROU, AUTO-BLOCANT

(40) 2YK-22151-00-00

JOINT, PROTECTEUR

(42) 90201-065G8-00

RONDELLE, PLATE

(43) 90387-07573-00

COLLERETTE

(44) 38V-22199-00-00

SUPPORT, CHAINE

(45) 958170602000

BOULON, A COLLERETTE

(46) 2YK-22154-00-00

SUPPORT, PROTECTEUR DE CHAINE

(47) 958170601600

BOULON A COLLERETTE

(48) 90387-06737-00

COLLERETTE

(49) 2YK-25875-50-00

SUPPORT DE DURITE DE FREIN

(50) 985800602000

VIS

(51) 929950610000

RONDELLE (2B) (225BE

	Référence	Désignation	Qté
# 2	1TY-2218A-00-00 1TY2218A0000 1TY2218A0000	EMBLEME, BRAS ARRIERE	Non disponible	0,00 €
# 3	93320-32403-00 933203240300 933203240300	CAGES A AIGUILLES	41,50 €
# 4	51L-22184-00-00 51L221840000 51L221840000	BAGUE	Non disponible	0,00 €
# 5	4X7-22129-00-00 4X7221290000 4X7221290000	COUVERCLE, BUTEE 2	18,00 €
# 6	90201-161J3-00 90201161J300 90201161J300	RONDELLE	7,00 €
# 7	5Y1-22141-00-00 5X6221410100 5Y1221410000	AXE, PIVOT	44,00 €
# 8	90185-16127-00 956171610000 901851612700	ECROU	18,00 €
# 9	1HX-2135F-00-00 1HX2135F1000 1HX2135F0000	COUVERCLE	9,60 €
# 10	2YK-22310-00-00 2YK223100000 2YK223100000	CARTER DE CHAINE	Non disponible	0,00 €
# 11	90209-06223-00 902090618700 902090622300	RONDELLE	2,35 €
# 12	97006-06012-00 970170601200 970060601200	BOULON	1,21 €
# 13	92906-06700-00 929070670000 929060670000	RONDELLE (ME420DTI)	0,50 €
# 14	97011-06020-00 970170602000 970110602000	BOULON	0,80 €
# 15	92901-06700-00 929070670000 929010670000	RONDELLE (ME420DTI)	0,50 €
# 16	2YK-2217A-00-00 2YK2217A0000 2YK2217A0000	BRAS DE LIAISON	Non disponible	0,00 €
# 17	90386-18115-00 903861811500 903861811500	COUSSINET XT550 82	16,50 €
# 18	93109-18020-00 931091802000 931091802000	JOINT SPY	12,90 €
# 19	90387-123U2-00 90387123U200 90387123U200	COLLERETTE	Non disponible	0,00 €
# 20	90109-10554-00 901091045300 901091055400	BOULON	9,80 €
# 21	90185-10148-00 901851015400 901851014800	ECROU, AUTO-BLOCANT	3,46 €
# 22	90380-18171-00 903801817100 903801817100	DOUILLE, SOLIDE	Non disponible	0,00 €
# 23	93109-18020-00 931091802000 931091802000	JOINT SPY	12,90 €
# 24	90387-123U3-00 90387123U300 90387123U300	COLLERETTE	Non disponible	0,00 €
# 25	90101-10659-00 901011065900 901011065900	BOULON	6,80 €
# 26	90185-10148-00 901851015400 901851014800	ECROU, AUTO-BLOCANT	3,46 €
# 27	2YK-2217M-00-00 2YK2217M0000 2YK2217M0000	BRAS 1	Non disponible	0,00 €
# 28	90386-18115-00 903861811500 903861811500	COUSSINET XT550 82	16,50 €
# 29	93109-18020-00 931091802000 931091802000	JOINT SPY	12,90 €
# 30	90387-121G8-00 90387121G800 90387121G800	COLLERETTE	46,50 €
# 31	90101-12645-00 901011274900 901011264500	BOULON	10,36 €
# 32	90201-126A7-00 90201126A700 90201126A700	RONDELLE, PLATE	2,35 €
# 33	90185-12119-00 901851211900 901851211900	ECROU, AUTO-BLOCANT	11,71 €
# 34	90386-18115-00 903861811500 903861811500	COUSSINET XT550 82	16,50 €
# 35	93109-18020-00 931091802000 931091802000	JOINT SPY	12,90 €
# 36	90387-121G8-00 90387121G800 90387121G800	COLLERETTE	46,50 €
# 37	90101-12645-00 901011274900 901011264500	BOULON	10,36 €
# 38	90201-126A7-00 90201126A700 90201126A700	RONDELLE, PLATE	2,35 €
# 39	90185-12119-00 901851211900 901851211900	ECROU, AUTO-BLOCANT	11,71 €
# 40	2YK-22151-00-00 2YK221510000 2YK221510000	JOINT, PROTECTEUR	Non disponible	0,00 €
# 42	90201-065G8-00 90201065G800 90201065G800	RONDELLE, PLATE	3,60 €
# 43	90387-07573-00 903870757300 903870757300	COLLERETTE	1,50 €
# 44	38V-22199-00-00 38V221990000 38V221990000	SUPPORT, CHAINE	26,50 €
# 45	91001-06020-00 958170602000 910010602000	BOULON, A COLLERETTE	1,15 €
# 46	2YK-22154-00-00 2YK221540000 2YK221540000	SUPPORT, PROTECTEUR DE CHAINE	Non disponible	0,00 €
# 47	91001-06016-00 958170601600 910010601600	BOULON A COLLERETTE	0,85 €
# 48	90387-06737-00 903870673700 903870673700	COLLERETTE	3,70 €
# 49	2YK-25875-50-00 2YK258755000 2YK258755000	SUPPORT DE DURITE DE FREIN	Non disponible	0,00 €
# 50	92501-06020-00 985800602000 925010602000	VIS	2,26 €
# 51	92990-06100-00 929950610000 929900610000	RONDELLE (2B) (225BE	0,16 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS ARRIERE de votre Yamaha TDR240 de 1988. Nous restons à votre disposition pour toute question.
