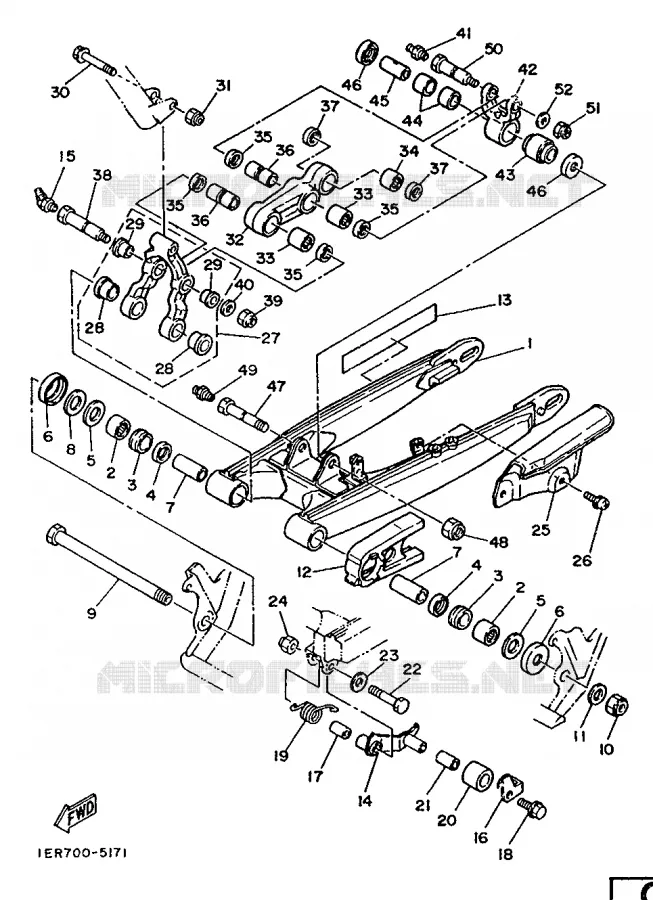

Vue éclatée

COUVERCLE LATERAL

BRAS ARRIERE POUR YAMAHA TY250S DE 1988

AMORTISSEUR ARRIERE

(1) 53Y-22110-00-UJ

BRAS ARRIERE COMP.

(2) 93317-32231-00

PIECE

(3) 90380-22111-00

DOUILLE, SOLIDE

(4) 93106-22019-00

JOINT SPY

(5) 90201-222F4-00

RONDELLE, PLATE

(6) 322-22128-01-00

COUVERCLE, BUTEE 1

(7) 90380-16134-00

DOUILLE, SOLIDE

(8) 156-22127-00-00

CALE

(9) 5X4-22141-01-00

AXE, PIVOT

(10) 90185-13127-00

ECROU, AUTO-BLOCANT

(11) 90201-160F6-00

RONDELLE

(12) 38V-22147-01-00

PROTECTEUR, CHAINE

(13) 1YY-2218A-00-00

EMBLEME, BRAS ARRIERE

(14) 38V-22179-02-UJ

BRAS, TENDEUR

(15) 93700-06005-00

PION

(16) 38V-2217M-10-00

BRAS 1

(17) 90380-08136-00

DOUILLE SOLIDE

(18) 950240801600

BOULON

(19) 90508-35675-00

RESSORT, TORSION

(20) 5X6-22178-00-00

TENDEUR

(21) 4V4-22184-00-00

BAGUE

(22) 90101-08428-00

BOULON

(23) 90201-087H6-00

RONDELLE, PLATE

(24) 901850816900

ECROU, AUTO-BLOCANT

(25) 38V-22311-00-00

CARTER, CHAINE

(26) 90159-06032-00

VIS (EF2100) (EF1400

(27) 38V-2217Y-00-00

SUPPORT, RELAIS

(28) 90381-16052-00

.DOUILLE, SOLIDE DOUILLE, SOLIDE

(29) 90381-12051-00

.DOUILLE, SOLIDE DOUILLE, SOLIDE

(30) 901050831000

BOULON, AVEC RONDELL

(31) 901850816900

ECROU, AUTO-BLOCANT

(32) 38V-2217A-00-00

BRAS DE LIAISON

(33) 93315-31732-00

ROULEMENT

(34) 93317-21647-00

ROULEMENT

(35) 93109-17048-00

JOINT SPY

(36) 90380-12135-00

DOUILLE, SOLIDE

(37) 93109-16035-00

JOINT SPY

(38) 90109-10702-00

BOULON

(39) 90185-10120-00

ECROU

(40) 90201-100F7-00

RONDELLE, PLATE

(41) 9370006M0300

PION

(42) 38V-2217F-00-00

BIELLE 1

(43) 5X6-22226-00-00

BAGUE, INFERIEURE D AMORTIS

(44) 90384-18157-00

BUSH, BIMETAL FORMED

(45) 2J5221240000

BAGUE

(46) 5X6-22129-00-00

COUVERCLE, BUTEE 2

(47) 90101-12597-00

BOULON

(48) 901851211900

ECROU, AUTO-BLOCANT

(49) 9370006M0300

PION

(50) 90101-10598-00

BOULON

(51) 90185-10120-00

ECROU

(52) 90201-100F7-00

RONDELLE, PLATE

	Référence	Désignation	Qté
# 1	53Y-22110-00-UJ 53Y2211000UJ 53Y2211000UJ	BRAS ARRIERE COMP.	Non disponible	0,00 €
# 2	93317-32231-00 933173223100 933173223100	PIECE	43,00 €
# 3	90380-22111-00 903802211100 903802211100	DOUILLE, SOLIDE	19,50 €
# 4	93106-22019-00 931062201900 931062201900	JOINT SPY	6,41 €
# 5	90201-222F4-00 90201222F400 90201222F400	RONDELLE, PLATE	Non disponible	0,00 €
# 6	322-22128-01-00 322221280100 322221280100	COUVERCLE, BUTEE 1	53,50 €
# 7	90380-16134-00 903801613400 903801613400	DOUILLE, SOLIDE	18,50 €
# 8	156-22127-00-00 156221270000 156221270000	CALE	2,20 €
# 9	5X4-22141-01-00 5X4221410100 5X4221410100	AXE, PIVOT	Non disponible	0,00 €
# 10	90185-13127-00 901851312700 901851312700	ECROU, AUTO-BLOCANT	Non disponible	0,00 €
# 11	90201-160F6-00 90201160F600 90201160F600	RONDELLE	7,10 €
# 12	38V-22147-01-00 38V221470100 38V221470100	PROTECTEUR, CHAINE	Non disponible	0,00 €
# 13	1YY-2218A-00-00 1YY2218A0000 1YY2218A0000	EMBLEME, BRAS ARRIERE	Non disponible	0,00 €
# 14	38V-22179-02-UJ 38V2217902UJ 38V2217902UJ	BRAS, TENDEUR	Non disponible	0,00 €
# 15	93700-06005-00 937000600500 937000600500	PION	7,70 €
# 16	38V-2217M-10-00 38V2217M1000 38V2217M1000	BRAS 1	Non disponible	0,00 €
# 17	90380-08136-00 903800813600 903800813600	DOUILLE SOLIDE	8,76 €
# 18	95023-08016-00 950240801600 950230801600	BOULON	1,56 €
# 19	90508-35675-00 905083567500 905083567500	RESSORT, TORSION	Non disponible	0,00 €
# 20	5X6-22178-00-00 5X6221780000 5X6221780000	TENDEUR	27,50 €
# 21	4V4-22184-00-00 4V4221840000 4V4221840000	BAGUE	3,85 €
# 22	90101-08428-00 901010842800 901010842800	BOULON	2,26 €
# 23	90201-087H6-00 90201087H600 90201087H600	RONDELLE, PLATE	1,50 €
# 24	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 25	38V-22311-00-00 38V223110000 38V223110000	CARTER, CHAINE	Non disponible	0,00 €
# 26	90159-06032-00 901590603200 901590603200	VIS (EF2100) (EF1400	3,11 €
# 27	38V-2217Y-00-00 38V2217Y0000 38V2217Y0000	SUPPORT, RELAIS	Non disponible	0,00 €
# 28	90381-16052-00 903811605200 903811605200	.DOUILLE, SOLIDE DOUILLE, SOLIDE	Non disponible	0,00 €
# 29	90381-12051-00 903811205100 903811205100	.DOUILLE, SOLIDE DOUILLE, SOLIDE	Non disponible	0,00 €
# 30	90105-08292-00 901050831000 901050829200	BOULON, AVEC RONDELL	3,30 €
# 31	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 32	38V-2217A-00-00 38V2217A0000 38V2217A0000	BRAS DE LIAISON	Non disponible	0,00 €
# 33	93315-31732-00 933153173200 933153173200	ROULEMENT	50,50 €
# 34	93317-21647-00 933172164700 933172164700	ROULEMENT	Non disponible	0,00 €
# 35	93109-17048-00 931091704800 931091704800	JOINT SPY	5,46 €
# 36	90380-12135-00 903801213500 903801213500	DOUILLE, SOLIDE	Non disponible	0,00 €
# 37	93109-16035-00 931091603500 931091603500	JOINT SPY	5,86 €
# 38	90109-10702-00 901091070200 901091070200	BOULON	Non disponible	0,00 €
# 39	90185-10120-00 901851012000 901851012000	ECROU	8,90 €
# 40	90201-100F7-00 90201100F700 90201100F700	RONDELLE, PLATE	3,80 €
# 41	93700-06004-00 9370006M0300 937000600400	PION	6,65 €
# 42	38V-2217F-00-00 38V2217F0000 38V2217F0000	BIELLE 1	Non disponible	0,00 €
# 43	5X6-22226-00-00 5X6222260000 5X6222260000	BAGUE, INFERIEURE D AMORTIS	Non disponible	0,00 €
# 44	90384-18157-00 903841815700 903841815700	BUSH, BIMETAL FORMED	11,00 €
# 45	90380-12094-00 2J5221240000 903801209400	BAGUE	36,50 €
# 46	5X6-22129-00-00 5X6221290000 5X6221290000	COUVERCLE, BUTEE 2	10,06 €
# 47	90101-12597-00 901011259700 901011259700	BOULON	Non disponible	0,00 €
# 48	90185-12061-00 901851211900 901851206100	ECROU, AUTO-BLOCANT	11,71 €
# 49	93700-06004-00 9370006M0300 937000600400	PION	6,65 €
# 50	90101-10598-00 901011059800 901011059800	BOULON	Non disponible	0,00 €
# 51	90185-10120-00 901851012000 901851012000	ECROU	8,90 €
# 52	90201-100F7-00 90201100F700 90201100F700	RONDELLE, PLATE	3,80 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS ARRIERE de votre Yamaha TY250S de 1988. Nous restons à votre disposition pour toute question.
