Vue éclatée

AXE DE SELECTEUR / PEDALE

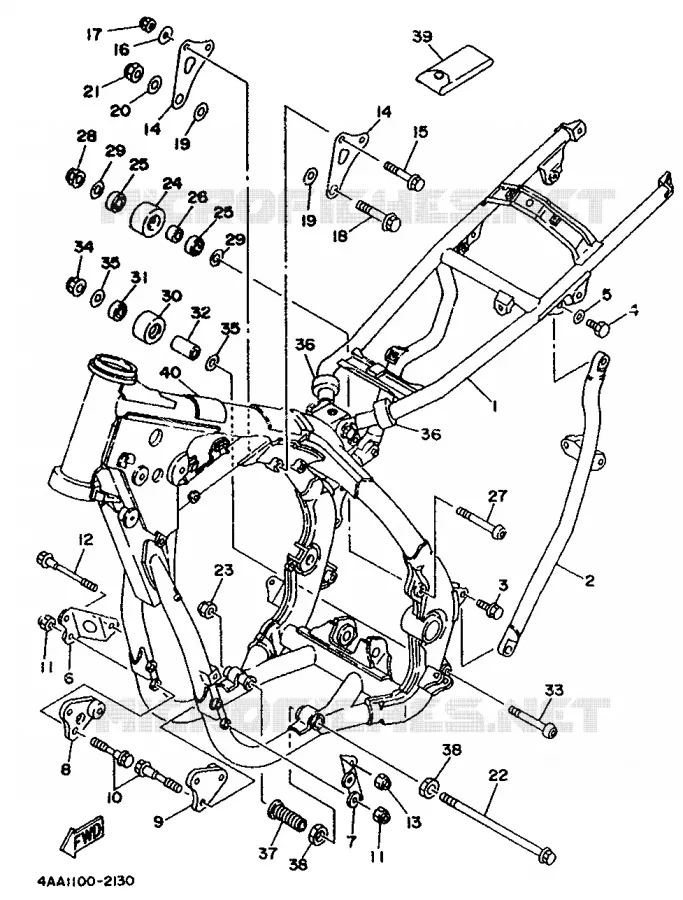

CADRE POUR YAMAHA WR500ZD DE 1992

GARDE BOUE

(1) 4AA-21110-00-UJ

CADRE COMP.

(2) 4AA-21123-00-UJ

BACK, STAY LH.

(3) 950240802000

BOULON=901050870600

(4) 90101-08461-00

BOULON

(5) 90201-080E2-00

RONDELLE

(6) 40T-2141K-00-00

BRACKET, OUTER 1

(7) 40T-2141L-00-00

BRACKET, OUTER 2

(8) 40T-21415-00-00

SUPPORT, SUPERIEUR-AVANT 1

(9) 40T-21416-00-00

SUPPORT, SUPERIEUR-AVANT 2

(10) 90105-08107-00

BOULON, AVEC RONDELLE

(11) 901850816900

ECROU, AUTO-BLOCANT

(12) 90105-08214-00

BOULON, AVEC RONDELLE

(13) 901850816900

ECROU, AUTO-BLOCANT

(14) 4AA-21425-00-00

SUPPORT, SUPERIEUR-ARRIERE 1

(15) 958170806000

BOULON, A COLLERETTE

(16) 90202-08022-00

RONDELLE, PLATE

(17) 901850816900

ECROU, AUTO-BLOCANT

(18) 91011-10060-00

BOULON, A COLLERETTE

(19) 90201-101J1-00

RONDELLE, PLATE

(20) 92990-10200-00

RONDELLE, PLATE

(21) 901851017000

ECROU, AUTO-BLOCANT

(22) 4A0-21481-00-00

BOULON 1, MONTAGE DU MOTEUR

(23) 956071020000

ECROU

(24) 3JD-22178-00-00

TENDEUR

(25) 933006080400

ROULEMENT

(26) 90387-087K5-00

COLLERETTE

(27) 920170807000

VIS

(28) 901850816900

ECROU, AUTO-BLOCANT

(29) 90201086P800

RONDELLE, PLATE

(30) 3JD221782000

TENDEUR

(31) 933006080400

ROULEMENT

(32) 90387-086N4-00

COLLERETTE

(33) 920170807000

VIS

(34) 901850816900

ECROU, AUTO-BLOCANT

(35) 90201086P800

RONDELLE, PLATE

(36) 3XJ-21717-00-00

AMORTISSEUR SIDE COVER

(37) 4AA-21495-00-00

BOULON, REGLAGE

(38) 90170-16278-00

ECROU

(39) 56A-28100-00-00

TROUSSE A OUTILS

(40) 4AA-2414H-00-00

MOULURE, COUVERCLE DE PANNEAU

	Référence	Désignation	Qté
# 1	4AA-21110-00-UJ 4AA2111000UJ 4AA2111000UJ	CADRE COMP.	Non disponible	0,00 €
# 2	4AA-21123-00-UJ 4AA2112300UJ 4AA2112300UJ	BACK, STAY LH.	Non disponible	0,00 €
# 3	95023-08020-00 950240802000 950230802000	BOULON=901050870600	1,31 €
# 4	90101-08461-00 901010846100 901010846100	BOULON	1,91 €
# 5	90201-080E2-00 90201080E200 90201080E200	RONDELLE	0,50 €
# 6	40T-2141K-00-00 40T2141K0000 40T2141K0000	BRACKET, OUTER 1	Non disponible	0,00 €
# 7	40T-2141L-00-00 40T2141L0000 40T2141L0000	BRACKET, OUTER 2	Non disponible	0,00 €
# 8	40T-21415-00-00 40T214150000 40T214150000	SUPPORT, SUPERIEUR-AVANT 1	Non disponible	0,00 €
# 9	40T-21416-00-00 40T214160000 40T214160000	SUPPORT, SUPERIEUR-AVANT 2	Non disponible	0,00 €
# 10	90105-08107-00 901050810700 901050810700	BOULON, AVEC RONDELLE	Non disponible	0,00 €
# 11	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 12	90105-08214-00 901050821400 901050821400	BOULON, AVEC RONDELLE	Non disponible	0,00 €
# 13	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 14	4AA-21425-00-00 4AA214250000 4AA214250000	SUPPORT, SUPERIEUR-ARRIERE 1	Non disponible	0,00 €
# 15	91011-08060-00 958170806000 910110806000	BOULON, A COLLERETTE	1,21 €
# 16	90202-08022-00 902020802200 902020802200	RONDELLE, PLATE	3,30 €
# 17	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 18	91011-10060-00 910111006000 910111006000	BOULON, A COLLERETTE	Non disponible	0,00 €
# 19	90201-101J1-00 90201101J100 90201101J100	RONDELLE, PLATE	3,11 €
# 20	92990-10200-00 929901020000 929901020000	RONDELLE, PLATE	1,40 €
# 21	95601-10200-00 901851017000 956011020000	ECROU, AUTO-BLOCANT	10,70 €
# 22	4A0-21481-00-00 4A0214810000 4A0214810000	BOULON 1, MONTAGE DU MOTEUR	Non disponible	0,00 €
# 23	95611-10200-00 956071020000 956111020000	ECROU	3,60 €
# 24	3JD-22178-00-00 3JD221780000 3JD221780000	TENDEUR	Non disponible	0,00 €
# 25	93300-60816-00 933006080400 933006081600	ROULEMENT	28,00 €
# 26	90387-087K5-00 90387087K500 90387087K500	COLLERETTE	1,61 €
# 27	92011-08070-00 920170807000 920110807000	VIS	2,65 €
# 28	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 29	90201-081A6-00 90201086P800 90201081A600	RONDELLE, PLATE	0,71 €
# 30	3JD-22178-10-00 3JD221782000 3JD221781000	TENDEUR	17,00 €
# 31	93300-60816-00 933006080400 933006081600	ROULEMENT	28,00 €
# 32	90387-086N4-00 90387086N400 90387086N400	COLLERETTE	4,70 €
# 33	92011-08070-00 920170807000 920110807000	VIS	2,65 €
# 34	95601-08200-00 901850816900 956010820000	ECROU, AUTO-BLOCANT	3,50 €
# 35	90201-081A6-00 90201086P800 90201081A600	RONDELLE, PLATE	0,71 €
# 36	3XJ-21717-00-00 3XJ217170000 3XJ217170000	AMORTISSEUR SIDE COVER	Non disponible	0,00 €
# 37	4AA-21495-00-00 4AA214950000 4AA214950000	BOULON, REGLAGE	Non disponible	0,00 €
# 38	90170-16278-00 901701627800 901701627800	ECROU	Non disponible	0,00 €
# 39	56A-28100-00-00 56A281000000 56A281000000	TROUSSE A OUTILS	Non disponible	0,00 €
# 40	4AA-2414H-00-00 4AA2414H0000 4AA2414H0000	MOULURE, COUVERCLE DE PANNEAU	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Yamaha WR500ZD de 1992. Nous restons à votre disposition pour toute question.
