Vue éclatée

GUIDON ET CABLES

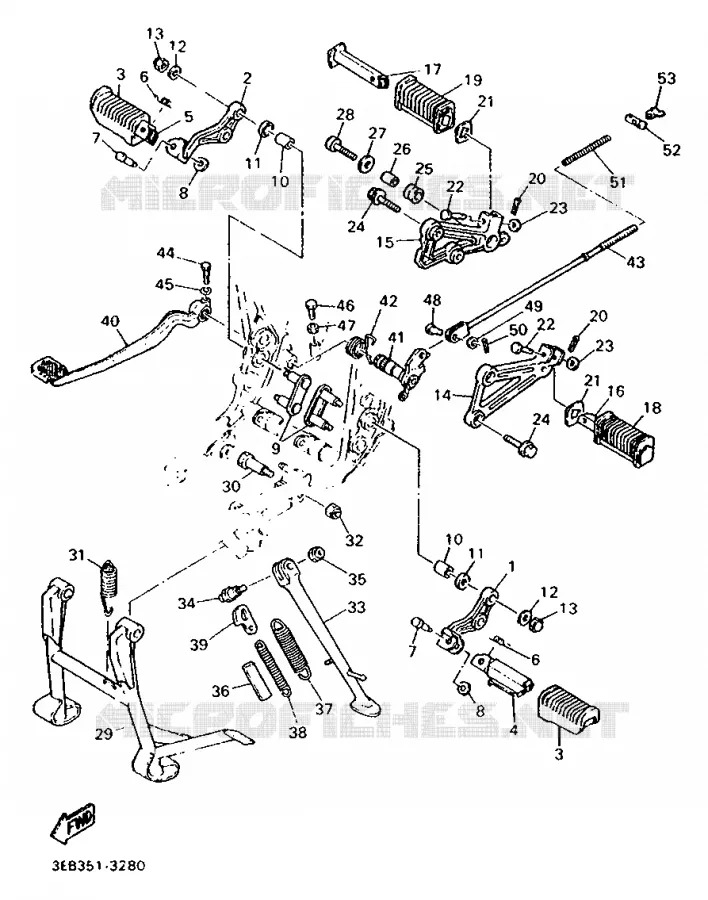

SUPPORT / REPOSE PIEDS POUR YAMAHA SR500 DE 1993

ALLUMAGE

(1) 48U-27411-00-33

REPOSE-PIEDS 1

(2) 48U-27321-00-33

SUPPORT, BEQUILLE LATERALE

(3) 4L0-27423-00-00

GARNITURE, REPOSE-PI

(4) 3CK-27451-00-00

REPOSE-PIEDS

(5) 3N6-27461-00-00

REPOSE-PIEDS

(6) 90508-20023-00

RESSORT, TORSION

(7) 90243-08006-00

GOUPILLE

(8) 90201-06042-00

RONDELLE, PLATE

(9) 2J2274161000

BOULON, REPOSE-PIEDS

(10) 2J2-27414-01-00

AMORTISSEUR, REPOSE-

(11) 90209-12102-00

RONDELLE

(12) 929070820000

RONDELLE

(13) 953070880000

ECROU

(14) 48U-27442-01-00

SUPPORT 2

(15) 48U-27443-01-00

SUPPORT 3

(16) 447-27431-00-00

REPOSE-PIEDS, ARRIER

(17) 447-27441-00-00

REPOSE PIEDS, ARRIER

(18) 1J7-27433-00-00

C C REP PIEDS AR G

(19) 1J7-27444-00-00

GARNITURE, REPOSE-PI

(20) 914901602000

GOUPILLE

(21) 90209-18070-00

RONDELLE

(22) 91701-06200-00

BOULON, A GOUPILLE

(23) 929900620000

RONDELLE, PLATE

(24) 950271002500

BOULON, A COLLERETTE

(25) 2H7-27414-00-00

AMORTISSEUR, REPOSE-

(26) 90387-10636-00

COLLERETTE

(27) 90201-10669-00

RONDELLE, PLATE

(28) 90110-10067-00

BOULON, TETE HEXAGONALE CREUSE

(29) 2J2-27111-00-00

BEQUILLE, CENTRALE

(30) 90109102G900

BOULON

(31) 90506-40175-00

RESSORT, TENSION

(32) 956171010000

GOUJON

(33) 3EB-27311-00-00

BEQUILLE, LATERALE

(34) 901091047300

BOULON

(35) 90185-10037-00

ECROU, AUTO-BLOCANT

(36) 90445-266H4-00

DURITE

(37) 90506-26225-00

RESSORT

(38) 90506-18224-00

RESSORT

(39) 3VD-27315-00-00

BIELLETTE, BEQUILLE

(40) 3HT272110000

PEDALE, FREIN

(41) 3H0-27212-00-00

AXE, PEDALE DE FREIN

(42) 90508-40381-00

RESSORT TORSION CV80

(43) 3H0-27231-00-00

TIGE DE FREIN

(44) 90109-06468-00

BOULON

(45) 92995-06100-00

RONDELLE (2B) (225BE

(46) 970170602000

BOULON

(47) 9538R0670000

ECROU

(48) 90240-08067-00

BOULON, A GOUPILLE

(49) 90201-08083-00

RONDELLE, PLATE

(50) 914902002500

GOUPILLE

(51) 90501-10245-00

RESSORT, COMPRESSION

(52) 90249-12008-00

AXE (YT6800)

(53) 901790641100

ECROU

	Référence	Désignation	Qté
# 1	48U-27411-00-33 48U274110033 48U274110033	REPOSE-PIEDS 1	Non disponible	0,00 €
# 2	48U-27321-00-33 48U273210033 48U273210033	SUPPORT, BEQUILLE LATERALE	Non disponible	0,00 €
# 3	4L0-27423-00-00 4L0274230000 4L0274230000	GARNITURE, REPOSE-PI	27,00 €
# 4	3CK-27451-00-00 3CK274510000 3CK274510000	REPOSE-PIEDS	Non disponible	0,00 €
# 5	3N6-27461-00-00 3N6274610000 3N6274610000	REPOSE-PIEDS	Non disponible	0,00 €
# 6	90508-20023-00 905082002300 905082002300	RESSORT, TORSION	3,80 €
# 7	90243-08006-00 902430800600 902430800600	GOUPILLE	3,85 €
# 8	90201-06042-00 902010604200 902010604200	RONDELLE, PLATE	2,65 €
# 9	2J2-27416-01-00 2J2274161000 2J2274160100	BOULON, REPOSE-PIEDS	14,41 €
# 10	2J2-27414-01-00 2J2274140100 2J2274140100	AMORTISSEUR, REPOSE-	7,61 €
# 11	90209-12102-00 902091210200 902091210200	RONDELLE	4,15 €
# 12	92906-08200-00 929070820000 929060820000	RONDELLE	0,56 €
# 13	95306-08800-00 953070880000 953060880000	ECROU	2,00 €
# 14	48U-27442-01-00 48U274420100 48U274420100	SUPPORT 2	Non disponible	0,00 €
# 15	48U-27443-01-00 48U274430100 48U274430100	SUPPORT 3	Non disponible	0,00 €
# 16	447-27431-00-00 447274310000 447274310000	REPOSE-PIEDS, ARRIER	Non disponible	0,00 €
# 17	447-27441-00-00 447274410000 447274410000	REPOSE PIEDS, ARRIER	Non disponible	0,00 €
# 18	1J7-27433-00-00 1J7274330000 1J7274330000	C C REP PIEDS AR G	Non disponible	0,00 €
# 19	1J7-27444-00-00 1J7274440000 1J7274440000	GARNITURE, REPOSE-PI	Non disponible	0,00 €
# 20	91401-16020-00 914901602000 914011602000	GOUPILLE	5,05 €
# 21	90209-18070-00 902091807000 902091807000	RONDELLE	3,50 €
# 22	91701-06200-00 917010620000 917010620000	BOULON, A GOUPILLE	Non disponible	0,00 €
# 23	92901-06200-00 929900620000 929010620000	RONDELLE, PLATE	0,56 €
# 24	90105-10275-00 950271002500 901051027500	BOULON, A COLLERETTE	1,91 €
# 25	2H7-27414-00-00 2H7274140000 2H7274140000	AMORTISSEUR, REPOSE-	4,15 €
# 26	90387-10636-00 903871063600 903871063600	COLLERETTE	3,70 €
# 27	90201-10669-00 902011066900 902011066900	RONDELLE, PLATE	2,65 €
# 28	90110-10067-00 901101006700 901101006700	BOULON, TETE HEXAGONALE CREUSE	Non disponible	0,00 €
# 29	2J2-27111-00-00 2J2271110000 2J2271110000	BEQUILLE, CENTRALE	217,00 €
# 30	90109-10497-00 90109102G900 901091049700	BOULON	5,05 €
# 31	90506-40175-00 905064017500 905064017500	RESSORT, TENSION	18,00 €
# 32	95601-10100-00 956171010000 956011010000	GOUJON	4,50 €
# 33	3EB-27311-00-00 3EB273110000 3EB273110000	BEQUILLE, LATERALE	Non disponible	0,00 €
# 34	90109-103A1-00 901091047300 90109103A100	BOULON	1,56 €
# 35	90185-10037-00 901851003700 901851003700	ECROU, AUTO-BLOCANT	4,86 €
# 36	90445-266H4-00 90445266H400 90445266H400	DURITE	44,00 €
# 37	90506-26225-00 905062622500 905062622500	RESSORT	8,95 €
# 38	90506-18224-00 905061822400 905061822400	RESSORT	6,65 €
# 39	3VD-27315-00-00 3VD273150000 3VD273150000	BIELLETTE, BEQUILLE	15,50 €
# 40	2J2-27211-01-00 3HT272110000 2J2272110100	PEDALE, FREIN	80,00 €
# 41	3H0-27212-00-00 3H0272120000 3H0272120000	AXE, PEDALE DE FREIN	51,00 €
# 42	90508-40381-00 905084038100 905084038100	RESSORT TORSION CV80	9,85 €
# 43	3H0-27231-00-00 3H0272310000 3H0272310000	TIGE DE FREIN	18,00 €
# 44	90109-06468-00 901090646800 901090646800	BOULON	1,56 €
# 45	92995-06100-00 929950610000 929950610000	RONDELLE (2B) (225BE	0,16 €		Stop affaire 0,16 €
# 46	97011-06020-00 970170602000 970110602000	BOULON	0,80 €
# 47	95380-06700-00 9538R0670000 953800670000	ECROU	0,46 €
# 48	90240-08067-00 902400806700 902400806700	BOULON, A GOUPILLE	5,26 €
# 49	90201-08083-00 902010808300 902010808300	RONDELLE, PLATE	2,35 €
# 50	91490-20020-00 914902002500 914902002000	GOUPILLE	2,20 €
# 51	90501-10245-00 905011024500 905011024500	RESSORT, COMPRESSION	2,86 €
# 52	90249-12008-00 902491200800 902491200800	AXE (YT6800)	3,95 €
# 53	90175-06013-00 901790641100 901750601300	ECROU	1,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SUPPORT / REPOSE PIEDS de votre Yamaha SR500 de 1993. Nous restons à votre disposition pour toute question.
