Vue éclatée

GUIDON ET CABLES

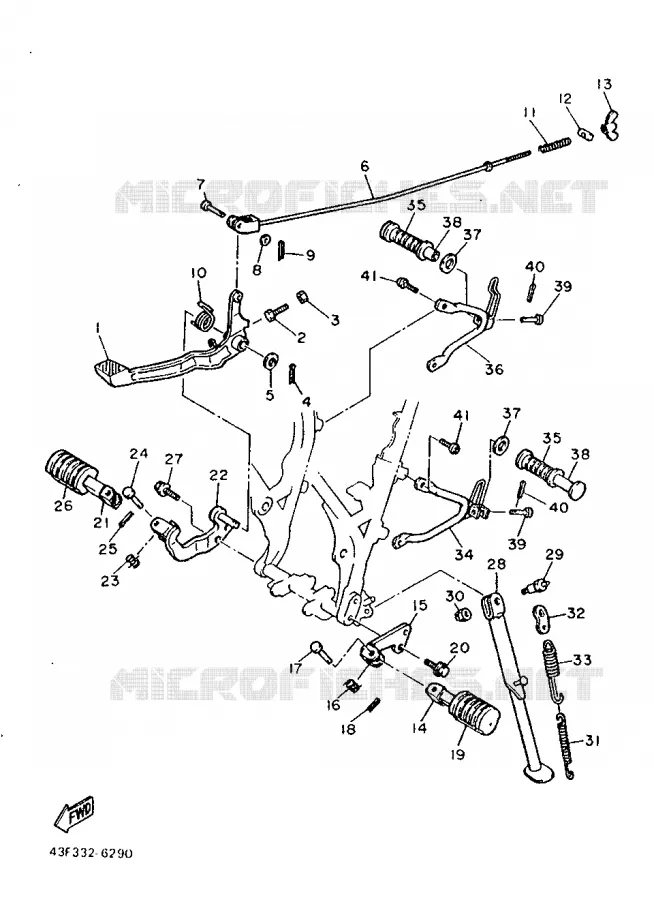

SUPPORT / REPOSE PIEDS POUR YAMAHA XT600H (32.4KW) DE 1986

CARENAGES 1

(1) 34L-27211-11-90

PEDALE, FREIN

(2) 970170602500

BOULON

(3) 953800660000

ECROU

(4) 914903003000

GOUPILLE

(5) 90201-14215-00

RONDELLE, PLATE

(6) 43F-27231-00-00

TIGE DE FREIN

(7) 902400610300

BOULON, A GOUPILLE

(8) 929900620000

RONDELLE, PLATE

(9) 914902001500

GOUPILLE

(10) 90508-32690-00

RESSORT, TORSION

(11) 90501-10245-00

RESSORT, COMPRESSION

(12) 90249-12008-00

AXE (YT6800)

(13) 901790641100

ECROU

(14) 214274210000

REPOSE-PIEDS 2

(15) 34L-27412-00-R4

SUPPORT, REPOSE-PIED

(16) 90508-20023-00

RESSORT, TORSION

(17) 91701-08038-00

AXE D'ARTICULATION

(18) 914902502000

GOUPILLE

(19) 214-27413-00-00

GARNITURE, REPOSE-PI

(20) 958171002500

BOULON, A COLLERETTE

(21) 214274210000

REPOSE-PIEDS 2

(22) 34L-27422-01-R4

SUPPORT, REPOSE-PIEDS 2

(23) 90508-20023-00

RESSORT, TORSION

(24) 91701-08038-00

AXE D'ARTICULATION

(25) 914902502000

GOUPILLE

(26) 214-27413-00-00

GARNITURE, REPOSE-PI

(27) 958171002500

BOULON, A COLLERETTE

(28) 55W-27311-00-R4

BEQUILLE, LATERALE

(29) 90109-103A3-00

BOULON

(30) 90185-12119-00

ECROU, AUTO-BLOCANT

(31) 90506-18224-00

RESSORT

(32) 3Y3-27315-00-00

BIELLETTE, BEQUILLE

(33) 90506-26225-00

RESSORT

(34) 26F-27432-00-FH

SUPPORT 1

(35) 120-27433-00-00

GARNITURE, REPOSE-PI

(36) 50T-27442-00-FH

SUPPORT 2

(37) 90201-20279-00

RONDELLE, PLATE

(38) 2GV274310000

REPOSE-PIEDS, ARRIER

(39) 917010603200

AXE D'ARTICULATION

(40) 914901602000

GOUPILLE

(41) 90109-08789-00

BOULON

	Référence	Désignation	Qté
# 1	34L-27211-11-90 34L272111190 34L272111190	PEDALE, FREIN	Non disponible	0,00 €
# 2	90101-06288-00 970170602500 901010628800	BOULON	1,21 €
# 3	95301-06600-00 953800660000 953010660000	ECROU	2,65 €
# 4	91401-30020-00 914903003000 914013002000	GOUPILLE	2,20 €
# 5	90201-14215-00 902011421500 902011421500	RONDELLE, PLATE	2,26 €
# 6	43F-27231-00-00 43F272310000 43F272310000	TIGE DE FREIN	Non disponible	0,00 €
# 7	90240-06040-00 902400610300 902400604000	BOULON, A GOUPILLE	2,20 €
# 8	92901-06200-00 929900620000 929010620000	RONDELLE, PLATE	0,56 €
# 9	91401-20015-00 914902001500 914012001500	GOUPILLE	2,06 €
# 10	90508-32690-00 905083269000 905083269000	RESSORT, TORSION	Non disponible	0,00 €
# 11	90501-10245-00 905011024500 905011024500	RESSORT, COMPRESSION	2,86 €
# 12	90249-12008-00 902491200800 902491200800	AXE (YT6800)	3,95 €
# 13	90175-06013-00 901790641100 901750601300	ECROU	1,40 €
# 14	214-27421-00-33 214274210000 214274210033	REPOSE-PIEDS 2	21,50 €
# 15	34L-27412-00-R4 34L2741200R4 34L2741200R4	SUPPORT, REPOSE-PIED	Non disponible	0,00 €
# 16	90508-20023-00 905082002300 905082002300	RESSORT, TORSION	3,80 €
# 17	91701-08038-00 917010803800 917010803800	AXE D'ARTICULATION	5,46 €
# 18	91401-25015-00 914902502000 914012501500	GOUPILLE	1,36 €
# 19	214-27413-00-00 214274130000 214274130000	GARNITURE, REPOSE-PI	24,00 €
# 20	95821-10025-00 958171002500 958211002500	BOULON, A COLLERETTE	2,15 €
# 21	214-27421-00-33 214274210000 214274210033	REPOSE-PIEDS 2	21,50 €
# 22	34L-27422-01-R4 34L2742201R4 34L2742201R4	SUPPORT, REPOSE-PIEDS 2	Non disponible	0,00 €
# 23	90508-20023-00 905082002300 905082002300	RESSORT, TORSION	3,80 €
# 24	91701-08038-00 917010803800 917010803800	AXE D'ARTICULATION	5,46 €
# 25	91401-25015-00 914902502000 914012501500	GOUPILLE	1,36 €
# 26	214-27413-00-00 214274130000 214274130000	GARNITURE, REPOSE-PI	24,00 €
# 27	95821-10025-00 958171002500 958211002500	BOULON, A COLLERETTE	2,15 €
# 28	55W-27311-00-R4 55W2731100R4 55W2731100R4	BEQUILLE, LATERALE	Non disponible	0,00 €
# 29	90109-103A3-00 90109103A300 90109103A300	BOULON	Non disponible	0,00 €
# 30	90185-12119-00 901851211900 901851211900	ECROU, AUTO-BLOCANT	11,71 €
# 31	90506-18224-00 905061822400 905061822400	RESSORT	6,65 €
# 32	3Y3-27315-00-00 3Y3273150000 3Y3273150000	BIELLETTE, BEQUILLE	Non disponible	0,00 €
# 33	90506-26225-00 905062622500 905062622500	RESSORT	8,95 €
# 34	26F-27432-00-FH 26F2743200FH 26F2743200FH	SUPPORT 1	Non disponible	0,00 €
# 35	120-27433-00-00 120274330000 120274330000	GARNITURE, REPOSE-PI	5,65 €
# 36	50T-27442-00-FH 50T2744200FH 50T2744200FH	SUPPORT 2	Non disponible	0,00 €
# 37	90201-20279-00 902012027900 902012027900	RONDELLE, PLATE	0,50 €
# 38	120-27431-00-00 2GV274310000 120274310000	REPOSE-PIEDS, ARRIER	49,50 €
# 39	90240-06009-00 917010603200 902400600900	AXE D'ARTICULATION	2,45 €
# 40	91401-16015-00 914901602000 914011601500	GOUPILLE	5,05 €
# 41	90109-08789-00 901090878900 901090878900	BOULON	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SUPPORT / REPOSE PIEDS de votre Yamaha XT600H (32.4KW) de 1986. Nous restons à votre disposition pour toute question.
