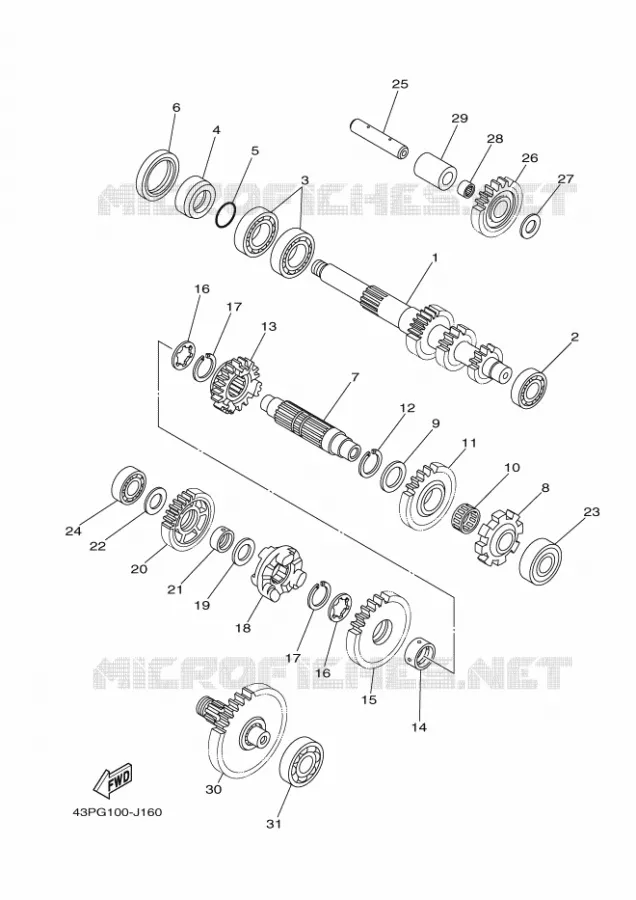

Vue éclatée

EMBRAYAGE DE DEMARREUR

TRANSMISSION POUR YAMAHA YFM700FWAD DE 2013

TRANSMISSION INTERMEDIAIRE

(1) 3B4-17681-10

ARBRE, SECONDAIRE

(2) 933060042300

ROULEMENT

(3) 93306-07801

ROULEMENT

(4) 90387-26001

COLLERETTE

(5) 93210-26001

JOINT TORIQUE

(6) 93102-42004

JOINT SPY

(7) 3B4-17421-00

ARBRE, SECONDAIRE

(8) 3B4-17473-00

BUTEE

(9) 90201256K600

RONDELLE, PLATE

(10) 93310-32590

ROULEMENT

(11) 3B4-17253-00

GEAR, REVERSE WHEEL

(12) 93440-25084

CIRCLIP (7FK)(EF5400

(13) 3B4-17582-00

PIGNON INTERMED. D'E

(14) 90387-250R3

COLLERETTE

(15) 3B4-17233-00

GEAR, LOW WHEEL (31T

(16) 90214-22007

RONDELLE, A GRIFFES

(16) 90214-22007

RONDELLE, A GRIFFES

(17) 93440-25084

CIRCLIP (7FK)(EF5400

(17) 93440-25084

CIRCLIP (7FK)(EF5400

(18) 3B4-17285-02

RABOT, EMBRAYAGE

(19) 90201-20028

RONDELLE, PLATE

(20) 3B4-17223-10

GEAR, HIGH WHEEL

(21) 90387-20021

COLLERETTE

(22) 90201-170U8

RONDELLE, PLATE

(23) 93306-20483

ROULEMENT

(24) 933062031000

ROULEMENT

(25) 3B4-17432-01

AXE, RENVOI

(26) 16B-17243-00

GEAR, REVERSE WHEEL

(27) 90201-15029

RONDELLE, PLATE

(28) 93310-31576

ROULEMENT

(29) 90387-15018

COLLERETTE

(30) 3B4-17520-00

PIGNON COMPLET

(31) 933063044200

ROULEMENT

	Référence	Désignation	Qté
# 1	3B4-17681-10 3B41768110 3B41768110	ARBRE, SECONDAIRE	346,00 €
# 2	93306-00401 933060042300 9330600401	ROULEMENT	21,00 €
# 3	93306-07801 9330607801 9330607801	ROULEMENT	45,50 €
# 4	90387-26001 9038726001 9038726001	COLLERETTE	38,50 €
# 5	93210-26001 9321026001 9321026001	JOINT TORIQUE	8,15 €	Stop affaire 8,15 €
# 6	93102-42004 9310242004 9310242004	JOINT SPY	13,15 €
# 7	3B4-17421-00 3B41742100 3B41742100	ARBRE, SECONDAIRE	184,00 €
# 8	3B4-17473-00 3B41747300 3B41747300	BUTEE	79,00 €
# 9	90201-25290 90201256K600 9020125290	RONDELLE, PLATE	4,70 €
# 10	93310-32590 9331032590 9331032590	ROULEMENT	33,00 €
# 11	3B4-17253-00 3B41725300 3B41725300	GEAR, REVERSE WHEEL	72,50 €
# 12	93440-25084 9344025084 9344025084	CIRCLIP (7FK)(EF5400	3,95 €
# 13	3B4-17582-00 3B41758200 3B41758200	PIGNON INTERMED. D'E	126,00 €
# 14	90387-250R3 90387250R3 90387250R3	COLLERETTE	34,50 €
# 15	3B4-17233-00 3B41723300 3B41723300	GEAR, LOW WHEEL (31T	121,00 €
# 16	90214-22007 9021422007 9021422007	RONDELLE, A GRIFFES	3,46 €
# 17	93440-25084 9344025084 9344025084	CIRCLIP (7FK)(EF5400	3,95 €
# 18	3B4-17285-02 3B41728502 3B41728502	RABOT, EMBRAYAGE	120,00 €
# 19	90201-20028 9020120028 9020120028	RONDELLE, PLATE	11,00 €
# 20	3B4-17223-10 3B41722310 3B41722310	GEAR, HIGH WHEEL	138,00 €
# 21	90387-20021 9038720021 9038720021	COLLERETTE	17,00 €
# 22	90201-170U8 90201170U8 90201170U8	RONDELLE, PLATE	4,06 €
# 23	93306-20483 9330620483 9330620483	ROULEMENT	30,50 €
# 24	93306-20309 933062031000 9330620309	ROULEMENT	29,00 €
# 25	3B4-17432-01 3B41743201 3B41743201	AXE, RENVOI	31,00 €
# 26	16B-17243-00 16B1724300 16B1724300	GEAR, REVERSE WHEEL	82,00 €
# 27	90201-15029 9020115029 9020115029	RONDELLE, PLATE	4,66 €
# 28	93310-31576 9331031576 9331031576	ROULEMENT	24,00 €
# 29	90387-15018 9038715018 9038715018	COLLERETTE	30,00 €
# 30	3B4-17520-00 3B41752000 3B41752000	PIGNON COMPLET	284,00 €
# 31	93306-30438 933063044200 9330630438	ROULEMENT	44,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION de votre Yamaha YFM700FWAD de 2013. Nous restons à votre disposition pour toute question.
