Vue éclatée

GARDE BOUE

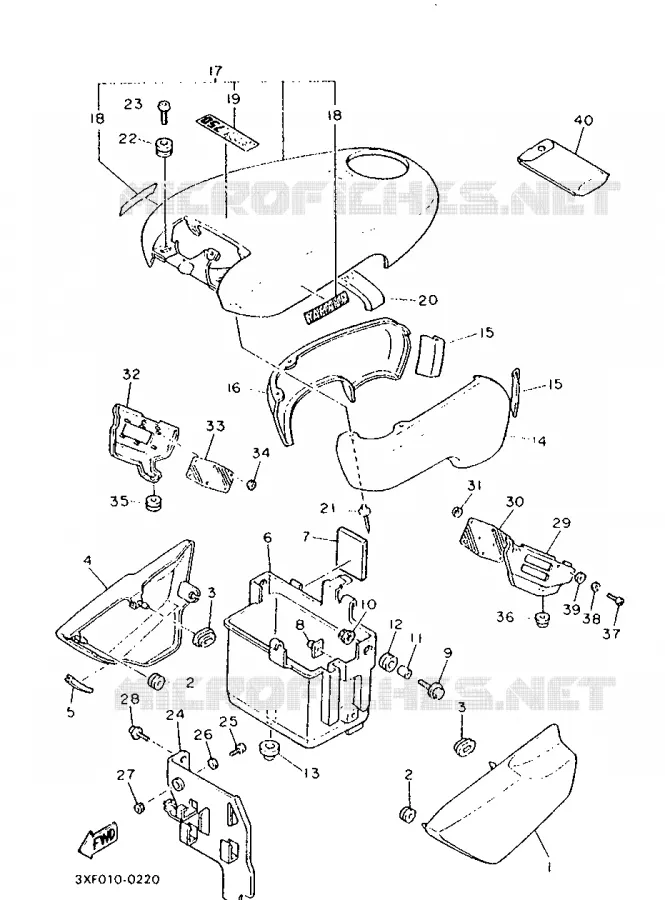

COUVERCLE LATERAL POUR YAMAHA FZX750 DE 1993

BRAS OSCILLANT / AMORTISSEUR

(1) 1UF-21711-00-9B

CACHE LATERAL 1

(2) 90480-14052-00

AMORTISSEUR

(3) 90480-01401-00

PASSE-FIL

(4) 1UF-21721-00-9B

CACHE LATERAL 2

(5) 1UF-2171L-01-00

MOULURE, CACHE LATERAL 1

(6) 36Y-21245-00-00

BOITE

(7) 51L-28371-00-00

AMORTISSEUR

(8) 31A144771000

PLAQUE

(9) 970170602500

BOULON

(10) 957800650000

ECROU

(11) 903870611300

COLLERETTE

(12) 90480-16233-00

PASSE-FIL

(13) 90480-23192-00

RONDELLE CAOUTCHOUC

(14) 1UF-21731-00-00

CACHE LATERALE 3

(15) 1UF-2171L-01-00

MOULURE, CACHE LATERAL 1

(16) 1UF-21741-00-00

CACHE LATERALE

(17) 1UF-Y217F-30-6G

COUVERCLE, DESSUS

(18) 992460008000

EMBLEME, YAMAHA

(19) 2AK-21781-00-00

.EMBLEME 1 EMBLEME 1

(20) 1UF-21778-00-00

AMORTISSEUR 1, POSITIONNEMENT

(21) 90267-32091-00

RIVET, BORGNE

(22) 90480-14450-00

RONDELLE CAOUTCHOUC

(23) 901490630600

VIS

(24) 1UF-21243-01-00

PLAQUE, PONT

(25) 98580-06016-00

VIS

(26) 92990-06600-00

RONDELLE, PLATE

(27) 9538R0670000

ECROU

(28) 90159-06093-00

VIS, AVEC RONDELLE

(29) 1UF-2172A-00-00

PANNEAU 1

(30) 1UF-2172G-00-00

PANNEAU

(31) 90209-03274-00

RONDELLE

(32) 1UF-2172F-00-00

PANNEAU 2

(33) 1UF-2172H-00-00

PANNEAU

(34) 90209-03274-00

RONDELLE

(35) 90480-18495-00

PASSE-FIL

(36) 90480-11224-00

PASSE-FIL

(37) 985070601600

VIS=98506

(38) 929070610000

RONDELLE

(39) 929070660000

RONDELLE

(40) 1UF-28100-00-00

TROUSSE A OUTILS

	Référence	Désignation	Qté
# 1	1UF-21711-00-9B 1UF21711009B 1UF21711009B	CACHE LATERAL 1	Non disponible	0,00 €
# 2	90480-14052-00 904801405200 904801405200	AMORTISSEUR	4,45 €
# 3	90480-01401-00 904800140100 904800140100	PASSE-FIL	2,20 €
# 4	1UF-21721-00-9B 1UF21721009B 1UF21721009B	CACHE LATERAL 2	Non disponible	0,00 €
# 5	1UF-2171L-01-00 1UF2171L0100 1UF2171L0100	MOULURE, CACHE LATERAL 1	Non disponible	0,00 €
# 6	36Y-21245-00-00 36Y212450000 36Y212450000	BOITE	Non disponible	0,00 €
# 7	51L-28371-00-00 51L283710000 51L283710000	AMORTISSEUR	Non disponible	0,00 €
# 8	31A-14477-00-00 31A144771000 31A144770000	PLAQUE	3,20 €
# 9	90119-06097-00 970170602500 901190609700	BOULON	1,21 €
# 10	95701-06500-00 957800650000 957010650000	ECROU	1,61 €
# 11	90387-060A7-00 903870611300 90387060A700	COLLERETTE	12,25 €
# 12	90480-16233-00 904801623300 904801623300	PASSE-FIL	4,31 €
# 13	90480-23192-00 904802319200 904802319200	RONDELLE CAOUTCHOUC	Non disponible	0,00 €
# 14	1UF-21731-00-00 1UF217310000 1UF217310000	CACHE LATERALE 3	Non disponible	0,00 €
# 15	1UF-2171L-01-00 1UF2171L0100 1UF2171L0100	MOULURE, CACHE LATERAL 1	Non disponible	0,00 €
# 16	1UF-21741-00-00 1UF217410000 1UF217410000	CACHE LATERALE	Non disponible	0,00 €
# 17	1UF-Y217F-30-6G 1UFY217F306G 1UFY217F306G	COUVERCLE, DESSUS	Non disponible	0,00 €
# 18	99226-00080-00 992460008000 992260008000	EMBLEME, YAMAHA	20,50 €
# 19	2AK-21781-00-00 2AK217810000 2AK217810000	.EMBLEME 1 EMBLEME 1	Non disponible	0,00 €
# 20	1UF-21778-00-00 1UF217780000 1UF217780000	AMORTISSEUR 1, POSITIONNEMENT	Non disponible	0,00 €
# 21	90267-32091-00 902673209100 902673209100	RIVET, BORGNE	Non disponible	0,00 €
# 22	90480-14450-00 904801445000 904801445000	RONDELLE CAOUTCHOUC	7,16 €
# 23	90149-06184-00 901490630600 901490618400	VIS	3,80 €
# 24	1UF-21243-01-00 1UF212430100 1UF212430100	PLAQUE, PONT	Non disponible	0,00 €
# 25	98580-06016-00 985800601600 985800601600	VIS	1,50 €
# 26	92990-06600-00 929900660000 929900660000	RONDELLE, PLATE	0,56 €
# 27	95380-06700-00 9538R0670000 953800670000	ECROU	0,46 €
# 28	90159-06093-00 901590609300 901590609300	VIS, AVEC RONDELLE	0,56 €
# 29	1UF-2172A-00-00 1UF2172A0000 1UF2172A0000	PANNEAU 1	Non disponible	0,00 €
# 30	1UF-2172G-00-00 1UF2172G0000 1UF2172G0000	PANNEAU	Non disponible	0,00 €
# 31	90209-03274-00 902090327400 902090327400	RONDELLE	0,41 €
# 32	1UF-2172F-00-00 1UF2172F0000 1UF2172F0000	PANNEAU 2	Non disponible	0,00 €
# 33	1UF-2172H-00-00 1UF2172H0000 1UF2172H0000	PANNEAU	Non disponible	0,00 €
# 34	90209-03274-00 902090327400 902090327400	RONDELLE	0,41 €
# 35	90480-18495-00 904801849500 904801849500	PASSE-FIL	2,26 €
# 36	90480-11224-00 904801122400 904801122400	PASSE-FIL	2,65 €
# 37	98506-06016-00 985070601600 985060601600	VIS=98506	0,56 €
# 38	92906-06100-00 929070610000 929060610000	RONDELLE	0,56 €
# 39	92906-06600-00 929070660000 929060660000	RONDELLE	0,56 €
# 40	1UF-28100-00-00 1UF281000000 1UF281000000	TROUSSE A OUTILS	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUVERCLE LATERAL de votre Yamaha FZX750 de 1993. Nous restons à votre disposition pour toute question.
